Signal El 5 - "Bügel an"-Signal
(1)
Bedeutung
Bügel an.
(2)
Beschreibung
Ein senkrechter weißer Streifen.
(3)
Das Signal kennzeichnet das Ende eines Gleisabschnitts, der mit gesenkten Strohmabnehmern befahren werden muss.
(4)
Das Signal bedeutet, dass die gesenkten Stromabnehmer vom Signal ab wieder angelegt werden dürfen.
(5)
Der Triebfahrzeugführer darf mit dem Anlegen erst beginnen, wenn das Triebfahrzeug am Signal vorbeigefahren ist.
(6)
Aufstellung
Das Signal El 5 befindet sich 30 m hinter dem mit gesenkten Stromabnehmern zu befahrenden Fahrleitungs-Abschnitt.
(7)
Außerhalb der DB AG kann das "Bügel an" - Signal auf eingleisigen Strecken unmittelbar links neben dem Gleis stehen.
(8)

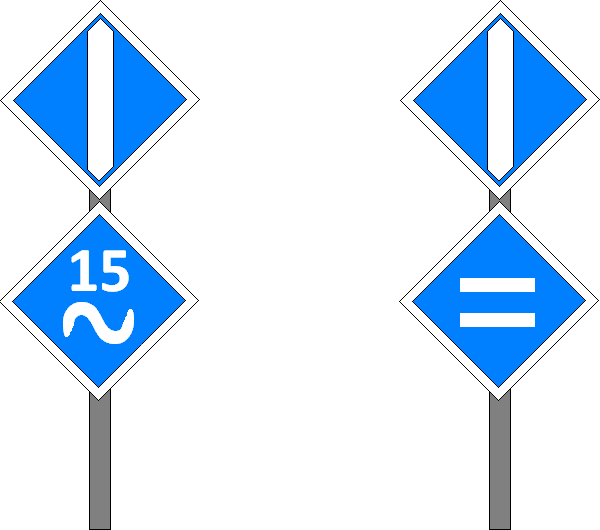

Systemwechsel
Im Bereich von Systemwechseln kann das Signal mit mit mit einer auf der Spitze stehenden weiß- und schwarzumrandeten
blauen quadratischen Tafel, auf der sich eine weiße Sinuskurve (Wechselstromsystem-Anfang) oder zwei waagerechte
weiße Streifen (Gleichstromsystemanfang) befinden, ergänzt sein. Über der Sinuskurve kann eine Zahl (Spannung) ergänzt sein.
In diesem Fall dürfen die Stromabnehmer erst nach dem Systemwechsel wieder angelegt werden.
